            Tutorial Pulpen 2 in 1 "AVEGA" dan Tempat Pensil Unik


A.    Membuat Pulpen 2 in 1 A.V.E.G.A (So Simple to do)

1.
      Buka (klik) aplikasi Google SketchUp – akan muncul tampilan seperti ini:


2.      Klik tombol Start using SketchUp. Lalu akan tampil gambar seperti dibawah ini:


 3.  Buat lingkaran dengan menekan toolbar “Circle” shape.


4.  Setelah itu, gunakan toolbar “Push/Pull” untuk member volume ruang. (sepeti tabung)


  5.      Buat 2 buah lingkarang lagi disisi satu tabung, menggunakan “Circel” shape


6.      Gunakan tombol “push/pull” lagi, buat seperti gambar di bawah ini.


7.      Buat 5 garis lingkaran lagi pada gambar.


8.      Tekan tombol “Push/Pull” lagi, buat seperti pada gambar


 9.      Untuk mewarnai gambar: tekan tombol “Paint Bucket” – pilih Translucent – pilih Translucent Glass Blue

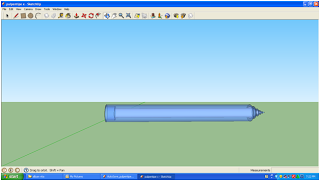

 10.      Buat hingga seperti gambar di bawah ini


  11.      Buat lingkaran di sisi belakang seperti pada gambar


  12.      Pilih tombol “Push/Pull” kembali, seperti pada gambar



   13.      Buat tekstur seperti gambar: Paint Bucket – colour – colours_106
         Hasil desain Pulpen


 14.      Copy Paste untuk desain Tipe-x
        Select – drag gambar – tekan tombol Ctrl+C – Ctrl+V



 15.    Atur letak posisi, hingga tampilan seperti gambar diatas.
        Untuk desain tipe-x ubah tekstur warna. Paint Bucket - pilih Translucent
        Translucent_Glass_Tinted


 16.   Buat tekstur seperti gambar: Paint Bucket – colour – colours_H12


 17.    Desain tutup Pulpen dan Tipe-x
Buat lingkaran seperti pada gambar



  18.   Copy Paste

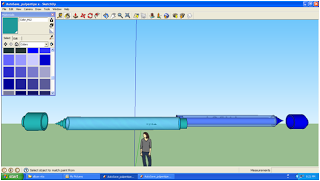

 19.  Tekstur warna sesuaikan dengan warna pulpen dan tipe-x


20. Membuat merk produk: Tools – 3D Text


21. Pilih jenis tulisan



22.  membuat tekstur warna tulisan: Paint Bucket – Metal –
     Metal_corrogated_shiny




B.     Membuat tempat pensil A.V.E.G.A

1.      Buka aplikasi Google SketchUp 8 – akan muncul tampilan seperti ini:


2.      Klik tombol Start using SketchUp. Lalu akan tampil gambar seperti dibawah ini:


 3.      Buat lingkaran dengan menekan toolbar “Circle” shape.


 4.      Pilih fush/pull untuk membuat lingkaran tersebut tampak timbul.


 5.      Buatlah circle kecil untuk membuat kaki.


  6.      Pilih push/pull untuk membuat gambar timbul


 7.      Copy cicrle tersubut menjadi empat buah, dengan cara blok circle – ctrl+c – ctrl v


  8.      Letakkan dua pada bagian depan lingkaran yang besar, dan dua pada bagian belakang lingkaran yang besar.



 9.      Pilih offset untuk membuat lingkaran kedua.


 10.      Pilih push/pull untuk membuat lingkaran di bagian kedua dst, hingga bagian ke empat. dan pada lingkaran paling atas, pilih push/pull dan buatlah lubang.



 11.      Pilih circle untuk membuat lingkaran kecil membentuk mata pada lingkaran paling bawah.


 12.      Pilih arc, kemudian pilih line untuk membuat garis membentuk mulut pada lingkaran paling bawah.


 13.      Pilih paint bucket untuk memberi warna, dan warnai sesuai keinginan Anda.


  14. Pilih file – Save. Untuk menyimpan hasil karya yang telah Anda buat


  15.      Pilih file – exit. Untuk mengakhiri dan keluar dari Google SketchUp 8.


 Hasil akhir:


Note:
tulisan ini untuk memenuhi tugas mata kuliah Grafika Komputer
Dosen: Dony Erlangga.
Created by:
- Antonnius
- Anna Nur Anggraeni
- Eka Lasmawati
- Gun gun Candragunadih
- Ocvita Ardhiani
